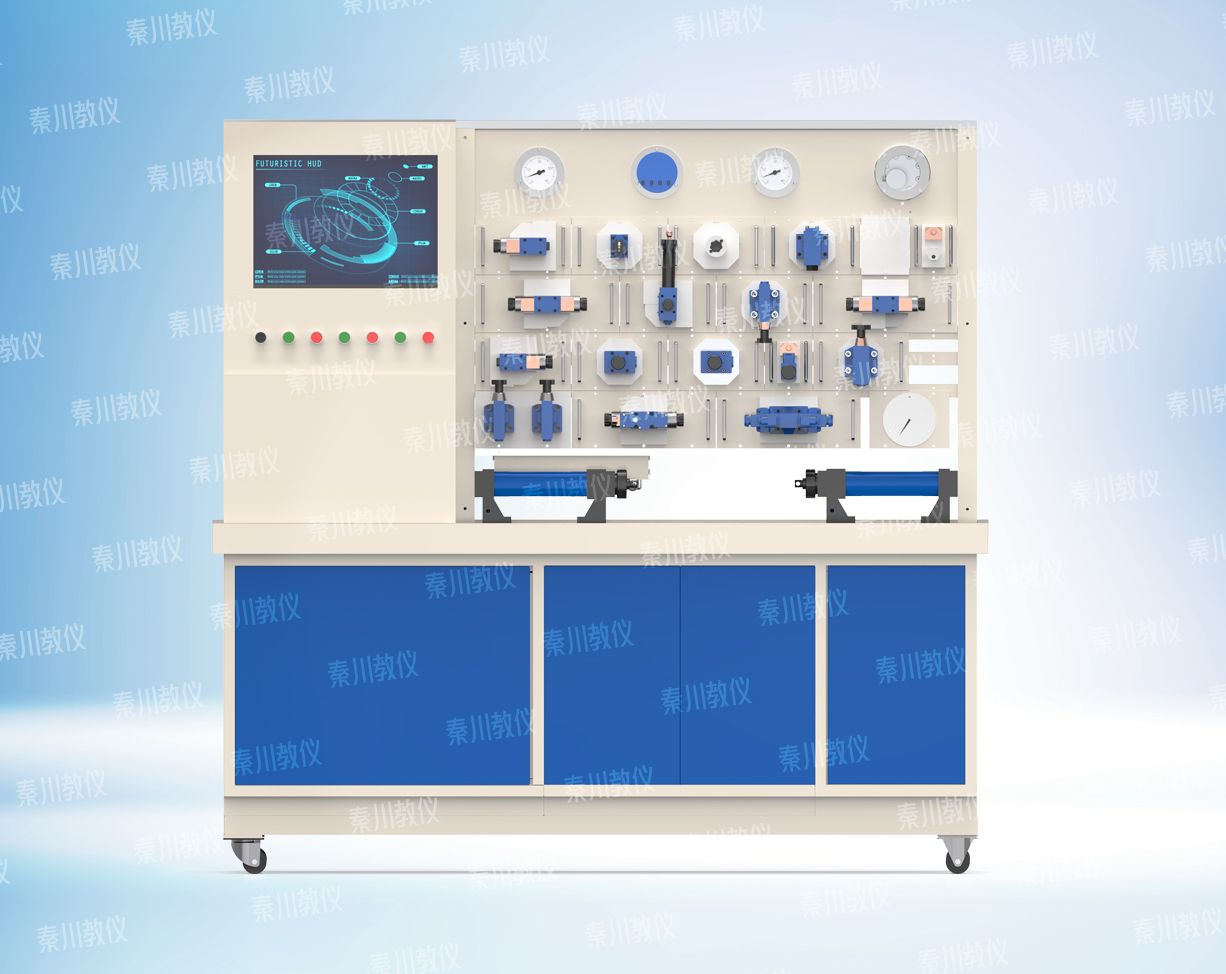

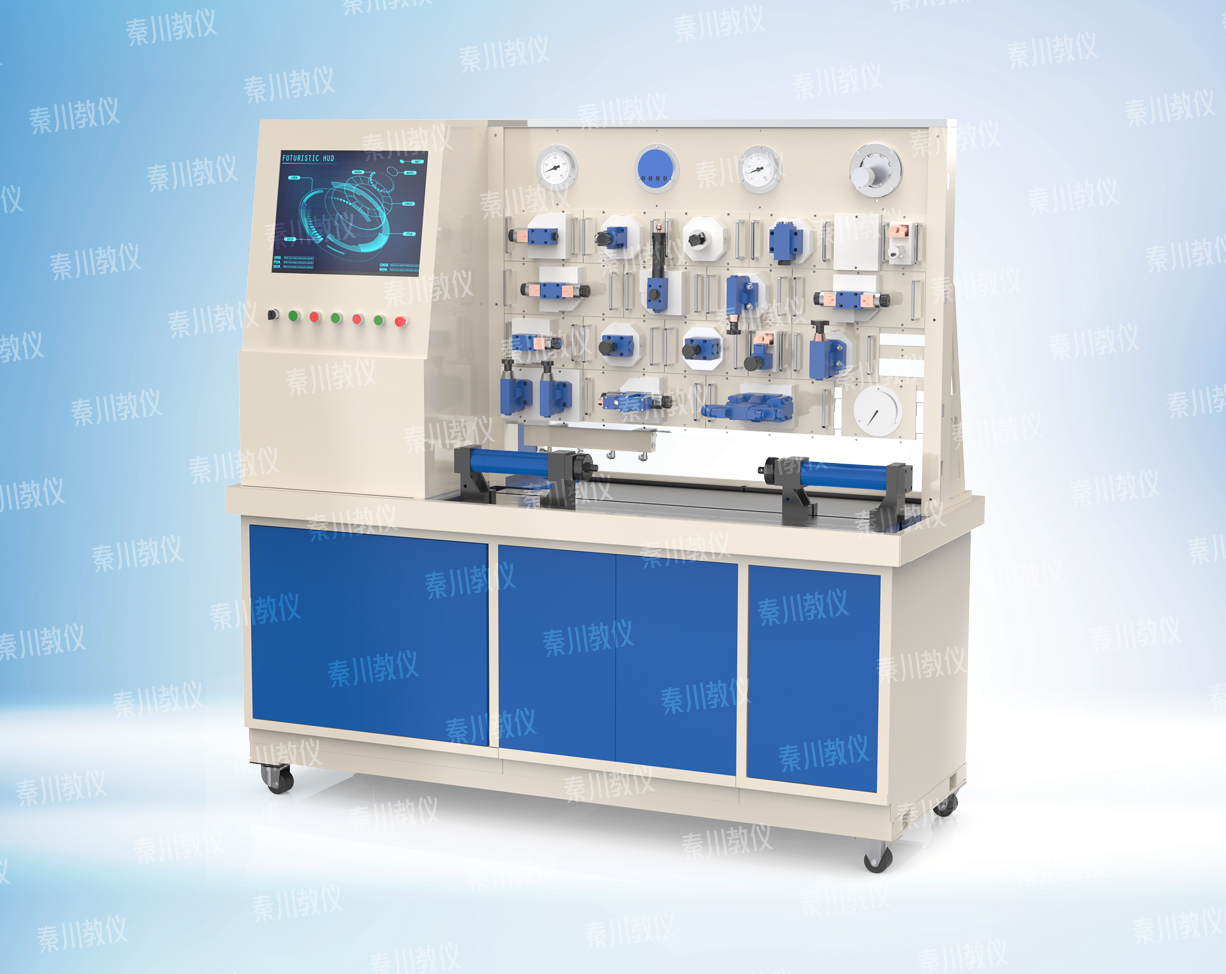

QCS014A型装拆式液压综合实验台

产品描述PRODUCT DESCRIPTION

QCS014A型实验台是我公司开发的最新一代综合性液压实验台，它采用先进的计算机测控技术，实现对各种液压系统包括基本回路的等综合实验。测控系统利用软件模拟实际工况，人机界面友好，交互性能优越。并具有很强的二次开发功能。是液压及机、电、液一体化专业教学和科研的理想设备。

基本功能及特点

1、液压系统快换接头采用进口元件，保证拆接方便、快速、可靠、不漏油、清洁干净；

2、可以利用比例控制及伺服控制技术实现各种回路的控制；

3、可以利用信号实测系统对比例控制及伺服控制实现闭环控制；

4、测控系统核心采用先进的液晶触摸电脑及可编程控制器。信号采集使用各种传感器技术实时采集流量、压力、温度、位置、速度等；

5、测控系统采用新一代组态王软件，具有模拟实际工况的功能和非常友好的人机交互功能；

6、能直接演示各种液压回路的构成、液压元件的执行过程、各种参数变化；

7、可根据实际需要通过信号采集系统对执行部件进行自动控制；

8、本实验台可以实现下列13种基本回路，根据教学需要，可衍生上百种其它各种液压回路：

1. 定量泵三种节流型的调速回路；

2. 变量泵和流量阀的调速回路；

3. 变量泵性能测试；

4. 保压、差动回路；

5. 单向顺序阀串联的速度换接回路；

6. 背压阀限制系统最低压力的回路；

7. 三级调压回路；

8. 二级减压回路；

9. 蓄能器保压、泵卸荷回路；

10. 单向顺序阀的平衡回路；

11. 单向调速阀并联同步回路；

12. 行程控制双缸顺序动做回路；

13. 双缸供油回路等。

也可根据具体教学要求衍生其他回路。

用户可根据需要在本系统基础上进行必要二次开发。如：

1、能通过软件设计出各种液压回路，可进行模拟演示，并具有语音、视频教学功能；

2、测控系统可以生成各种参数的报表及分析取消；

3、测控系统核心采用先进的液晶触摸电脑及可编程控制器。信号采集使用各种传感器技术实时采集扭矩、转速参数变化；

4、液压回路元件配置可根据用户专业偏向及成本考虑的要求配置。配合投影仪可实时演示实验过程，是具备声、光、电、液等多种功能一体的高科技多媒体教学产品。

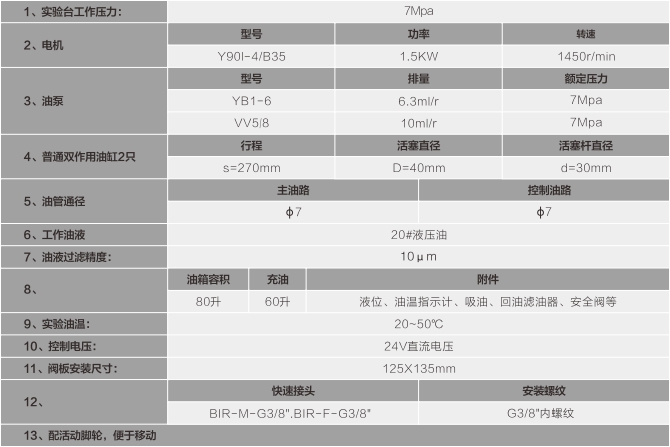

基本配置电气部分

控制电压为：DC24V，应设有手动、自动、延时、顺序控制功能，安全可靠、方便灵活，配有压力表、流量传感器等测量工具。

电气采用：工控机组态编程软件与PLC控制，可实现：

1、可编程序控制器（PLC）与微机通讯，实现PLC电气自动控制，在线编程监控及故障检测；

2、可进行常用液压元件（液压泵、溢流阀、节流阀、调速阀等）的基本回路实验；

3、可完成液压传动基本回路实验，机电液一体化控制实验和PLC电气自动控制实验。

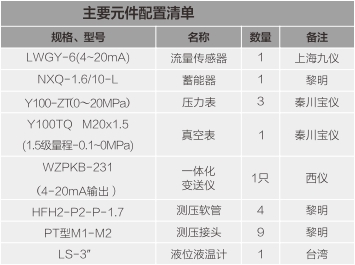

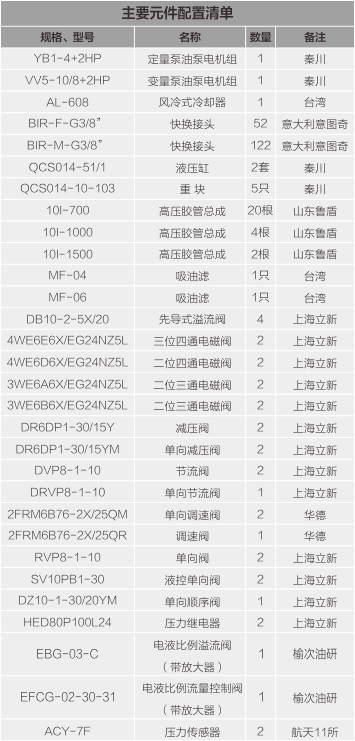

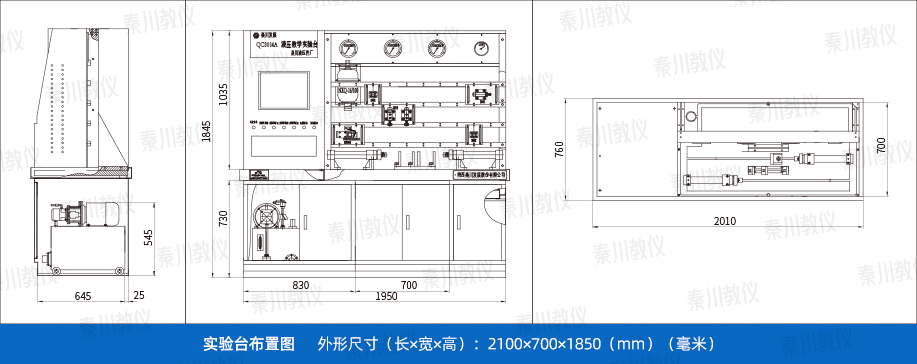

外形尺寸

长X宽X高：2100X700X1850（mm）
净重：1300kg

液压泵站
