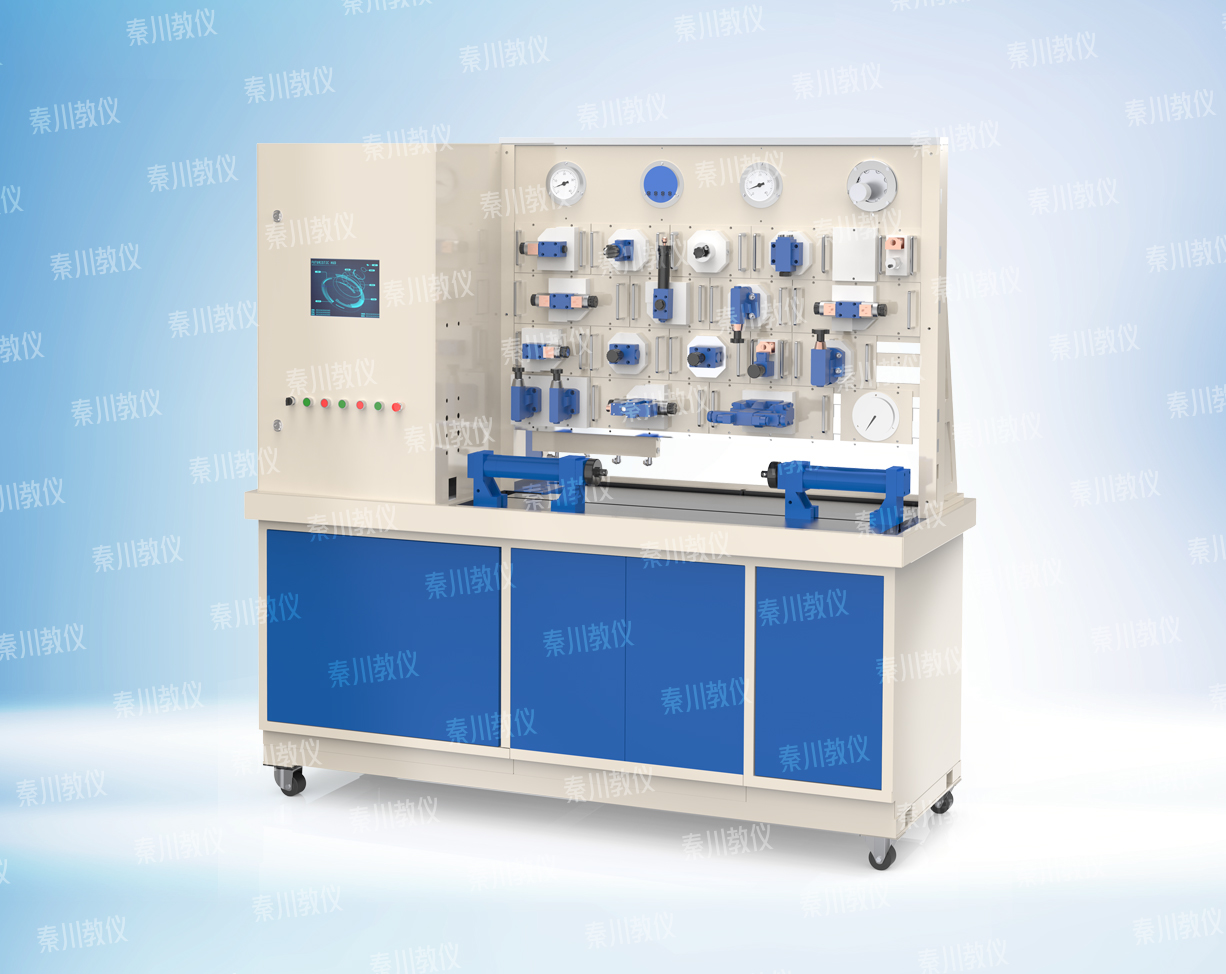

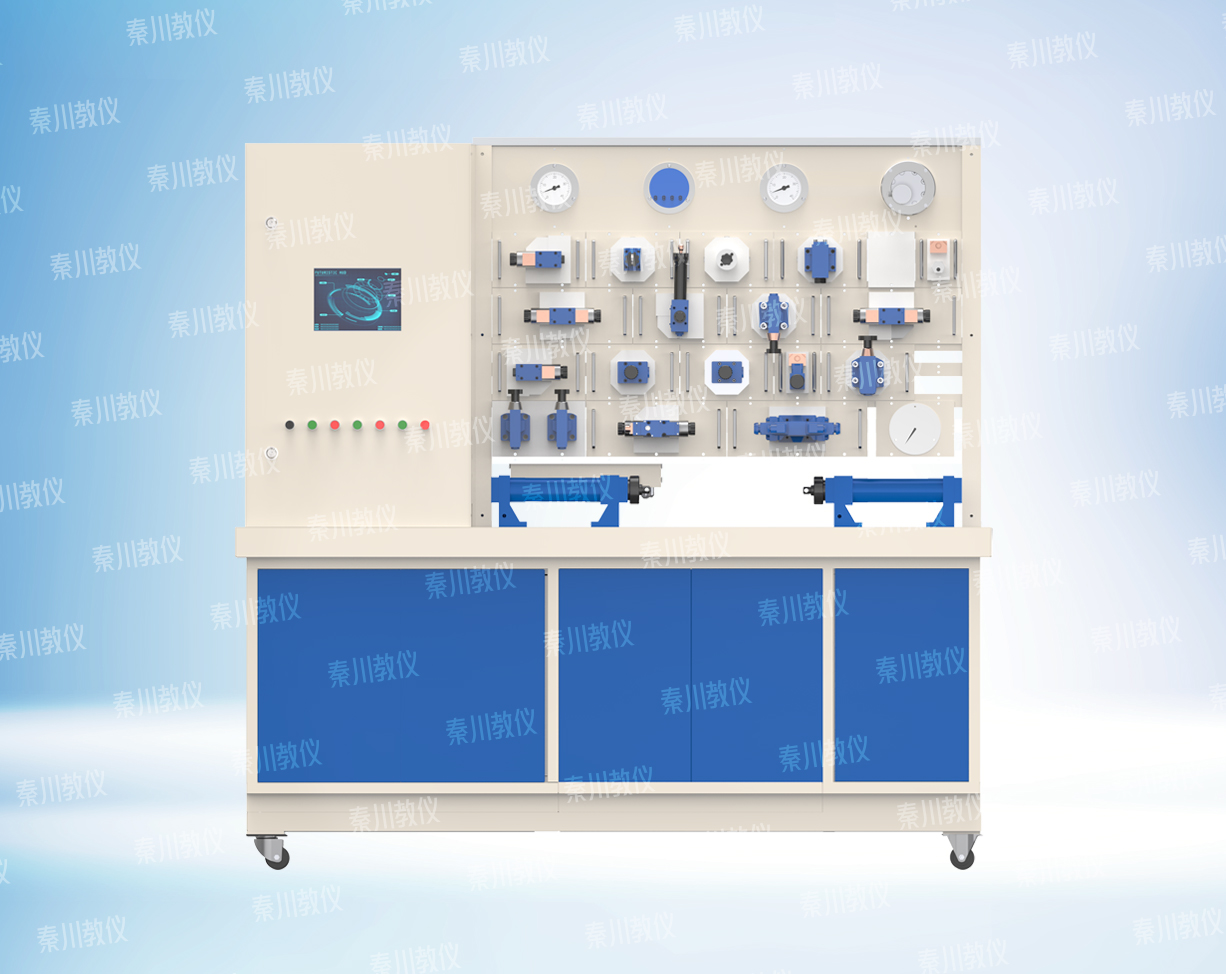

QCS014B型装拆式液压综合实验台
产品描述PRODUCT DESCRIPTION
QCS014B型实验台是我厂根据用户要求开发的新一代综合性液压实验台，具有很强的二次开发功能。是机、电、液一体化专业教学和科研的理想设备。
基本功能及特点
1、 液压阀安装在25mm厚的铝质阀板上，阀板通过可拆卸的螺钉牢固安装在立式布置的钢结构支架和长条钢组成的台面上, 台面上可同时布置20块阀板组件；
2、 在正面教学，背面搭建回路，安全性好，管路不凌乱；
3、 设备以机床标准制造，贴近工业实际，铸铁T型槽台面，实现双油缸对顶加载，实验压力可到7Mpa，台面上有集油装置，避免油液外漏；
4、 定量泵组和变量泵组两套泵源供油，同可进行定量泵和变量泵的性能测试及可变负载的加载实验；
5、 外接计算机，可动态演示回路，可自动生成油泵的性能曲线；
6、 彩色触摸屏可在不开计算机的状态下进行回路实验；
7、 快插接头、软管结构，系统采用意大利快换接头元件，插装方便可靠，不漏油；
8、 测控系统核心采用先进的电脑及可编程控制器。流量、压力实时显示；
9、 测控系统采用新一代组态王软件，具有模拟实际工况的功能和友好的人机交互功能；
10、 能直接演示各种液压回路的构成、液压元件的执行过程、各种参数变化；
11、 可根据实际需要通过信号采集系统对执行部件进行自动控制；
12、 有活动脚轮可方便移动；
13、 本实验台可以实现下列12种基本回路，根据教学需要，还可实现自编的上百种液压回路实验：
（1） 三种节流型的调速回路;
（2）变量泵性能测试；
（3）保压、差动回路；
（4）单向调速阀串联的速度换接回路；
（5）背压阀限制系统最低压力的回路；
（6） 三级调压回路；
（7）二级减压回路；
（8）蓄能器保压、泵卸荷回路；
（9）单向顺序阀的平衡回路；
（10）单向调速阀并联同步回路；
（11）行程控制双缸顺序动做回路；
（12）双缸供油回路等。

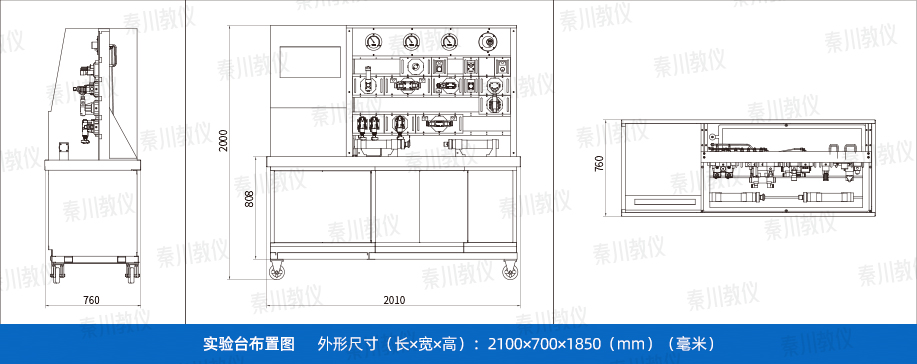

14、实验台外形尺寸：
长X宽X高：2100X700X1850（mm）
15、设备净重：1300kg
用户可根据需要在本系统基础上进行必要二次开发
1、能通过软件设计出各种液压回路，可进行模拟演示；
2、测控系统可以生成各种参数的报表及分析曲线；
3、测控系统核心采用可编程控制器。

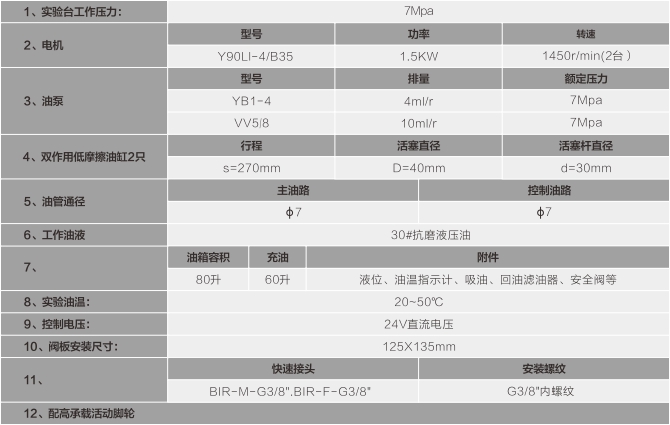

基本配置 液压泵站
电气部分
1、控制电压为：DC24V，应设有手动、自动、延时、顺序控制功能，安全可靠、方便灵活，配有：压力表、流量传感器等测量工具；
2、电气采用：计算机带组态编程软件，可实现：
（1）克编程序控制器（PLC）与微机通讯，实现PLC电气自动控制，在线编程监控及故障检测；
（2）可进行常用液压元件（液压泵、溢流阀、节流阀、调速阀等）的基本回路实验；
（3）可完成液压传动基本回路实验，机电液一体化控制实验和PLC电气自动控制实验。
实验台外形尺寸（不含计算机）
长X宽X高：2100X700X1850（mm）
净重:1300kg。
