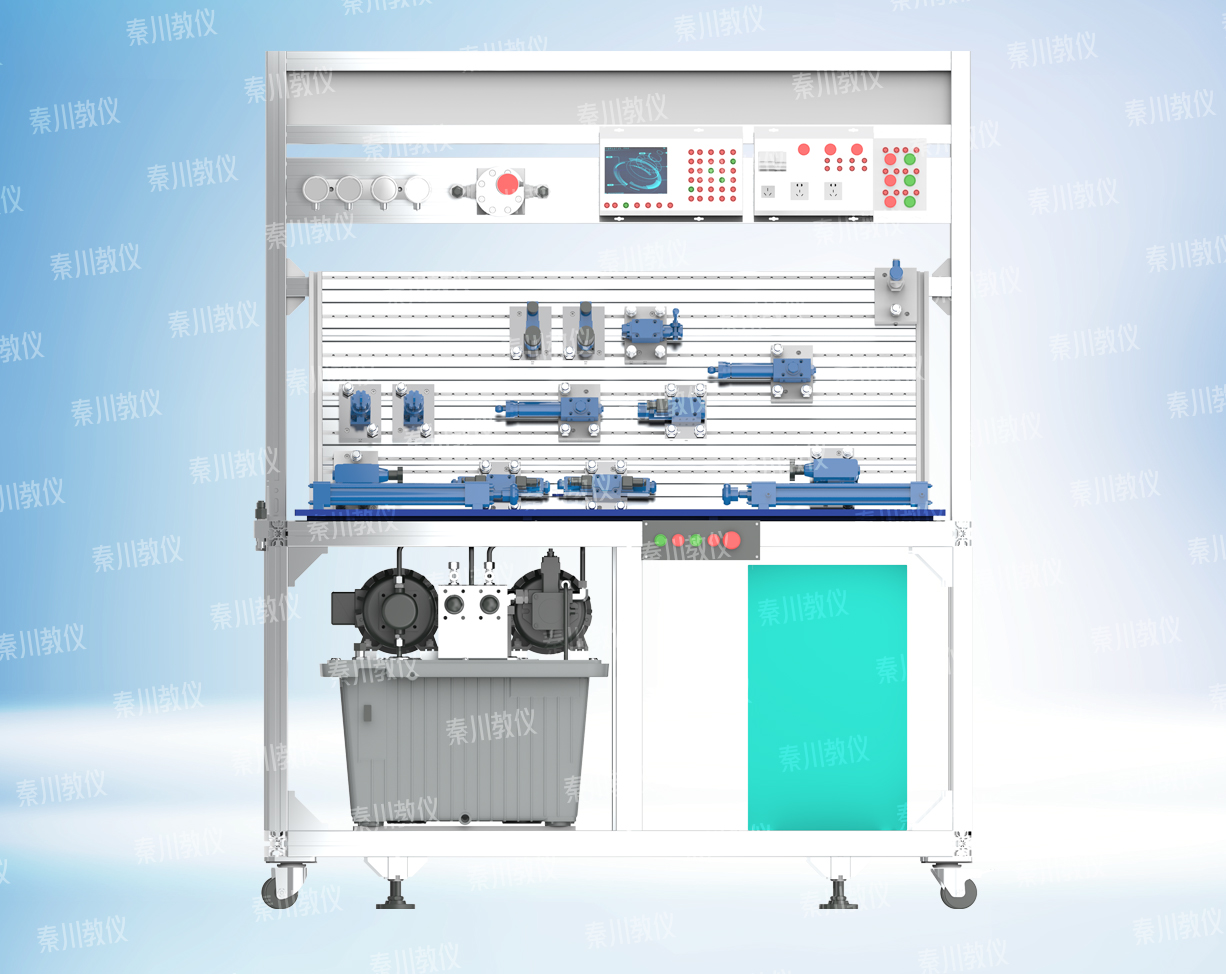

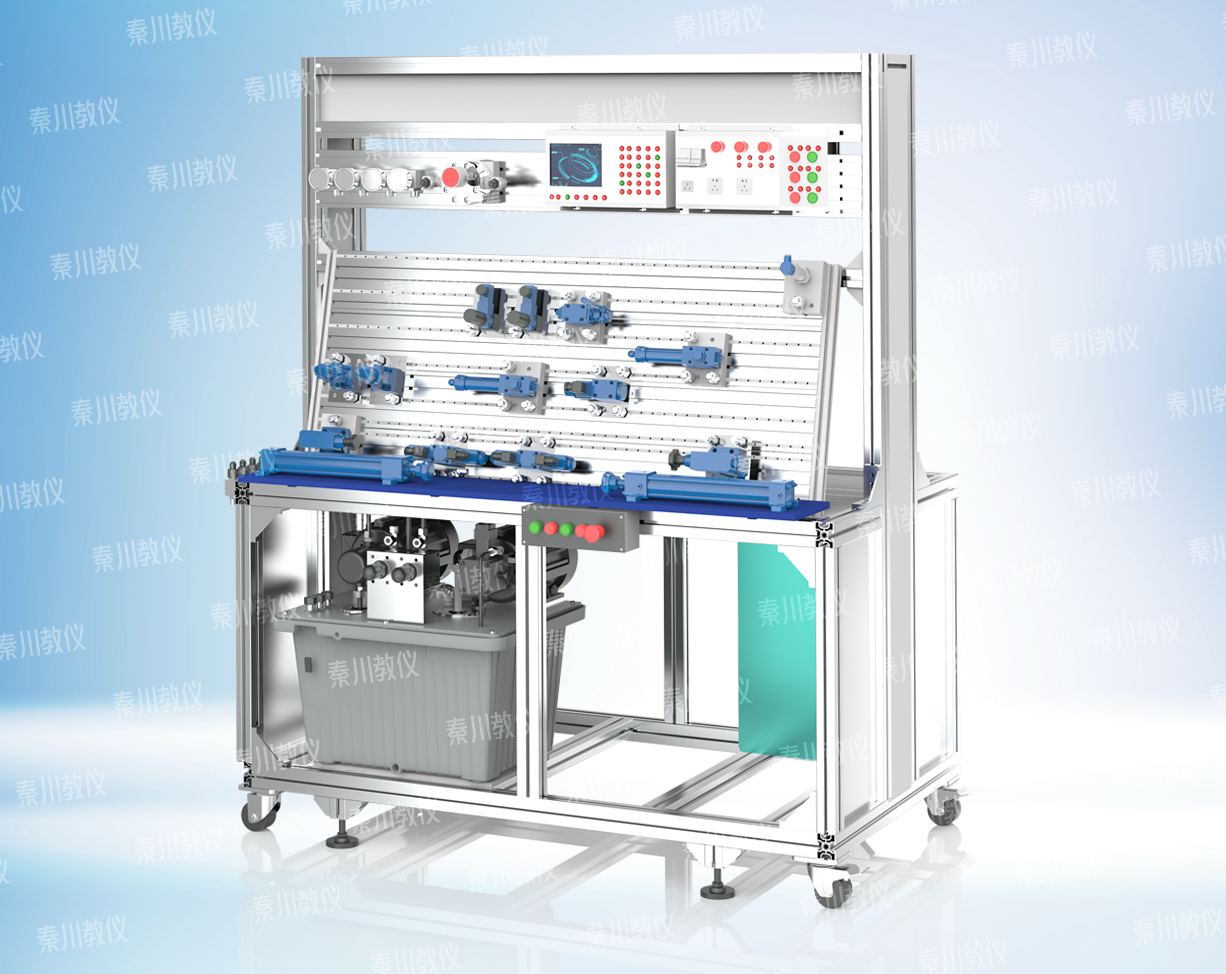

QCS036插接式液压综合实验台
产品描述PRODUCT DESCRIPTION
QCS036(TTS-01)型插接式液压综合实验台采用先进的计算机测控技术，实现对各种液压系统包括基本回路的等综合实验。测控系统利用软件模拟实际工况，人机界面友好，交互性能优越。并具有很强的二次开发功能。是液压及机、电、液一体化专业教学和科研的理想设备，设备采用开外、灵活的设计思路，可达到培养学生动手能力、设计能力、综合应用能力及创新能力的目的。
基本功能及特点
1、各液压元件安装在铝质阀板上成独立模块，阀板配有方便拆卸的弹性插脚底板，固定在立式布置的“T”型沟槽形工的铝合金型材台面上, 台面操作面积大、经久耐用、美观大方；
2、实验台采用工业铝合金型材制作，立式结构，控制面板为铝合金材料，并经氧化阳化处理；
3、定量泵组和变量泵组二套泵源供油，同可进行定量泵和变量泵的性能测试及可变负载的加载实验；
4、快插接头、软管结构，系统采用DNP快换接头元件，插装方便可靠，不漏油；
5、工控计算机，可动态演示回路；
6、8寸彩色触摸屏可方便进行回路实验；
7、快插接头、软管结构，系统采用意大利快换接头元件，插装方便可靠，不漏油；
8、测控系统采用新一代组态王软件，具有模拟实际工况的功能和友好的人机交互功能；
9、能直接演示液压回路的构成、液压元件的执行过程及相应压力、流量、温度、位置等参数的变化；
10、 可根据实际需要通过信号采集系统对执行部件进行自动控制；
11、有活动脚轮可方便移动；
12、实验回路连接采用耐压胶管，压力可达16MPa；
13、 本实验台可以实现下列11种基本回路，根据教学需要，还可实现自编的上百种液压回路实验。
实验项目
1、油泵性能；
2、调压回路；
3、减压回路；
4、卸荷回路；
5、油缸往复运动回路；
6、顺序阀组成的平衡回路；
7、调速阀并联组成的同步回路；
8、顺序阀控制实现的顺序动作回路、差动回路；
9、行程开关控制的顺序动作回路；
10、双泵供油回路；
11、节流调速回路等性能实验。
