挖掘机演示实验台

此实验台是根据各大高校机电、工程机械、建筑机械、土木工程等专业教学要求而设计的，它适用于高等院校液压传动课程的教学实验之用，也可用于科研单位作为研发实验使用。

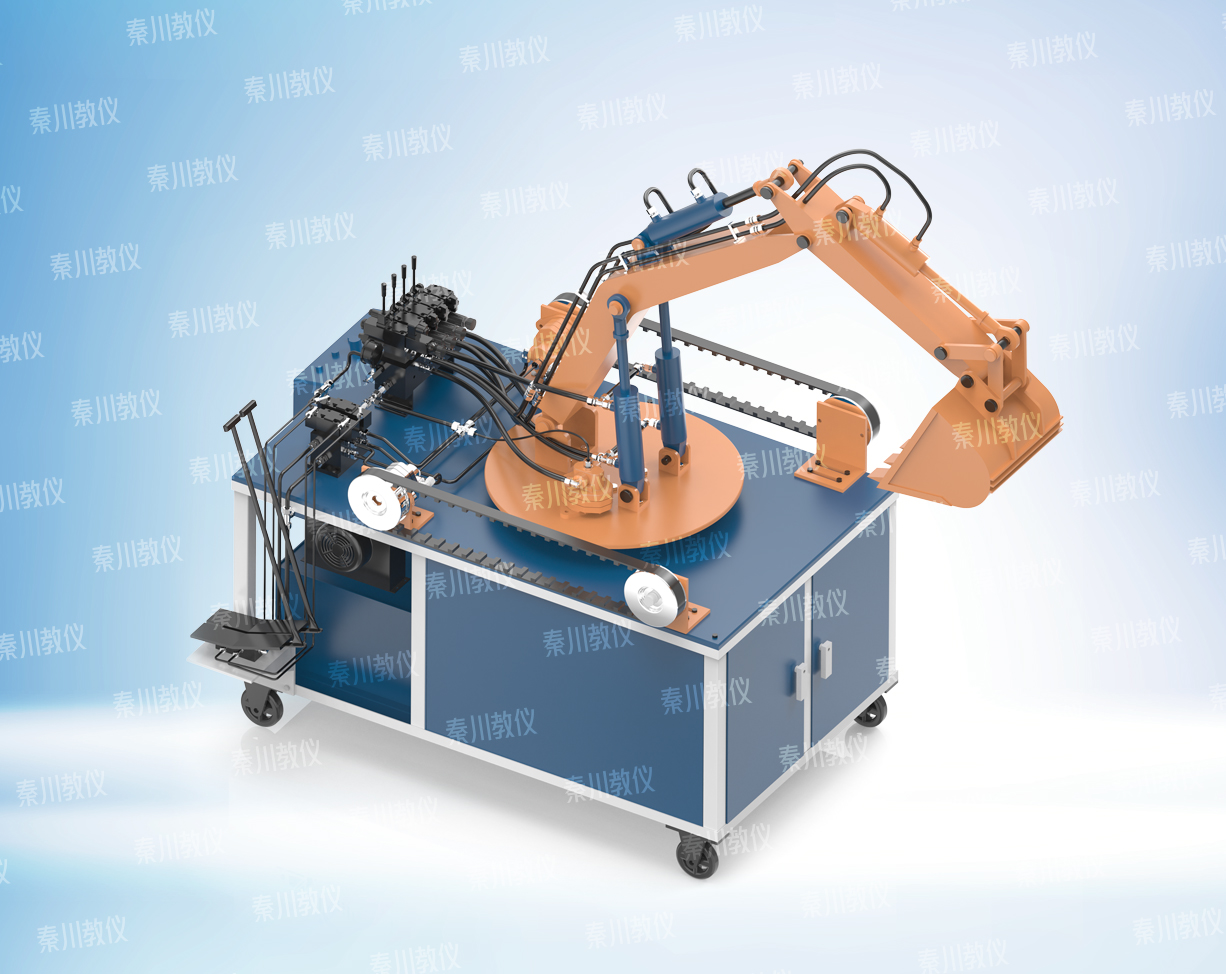

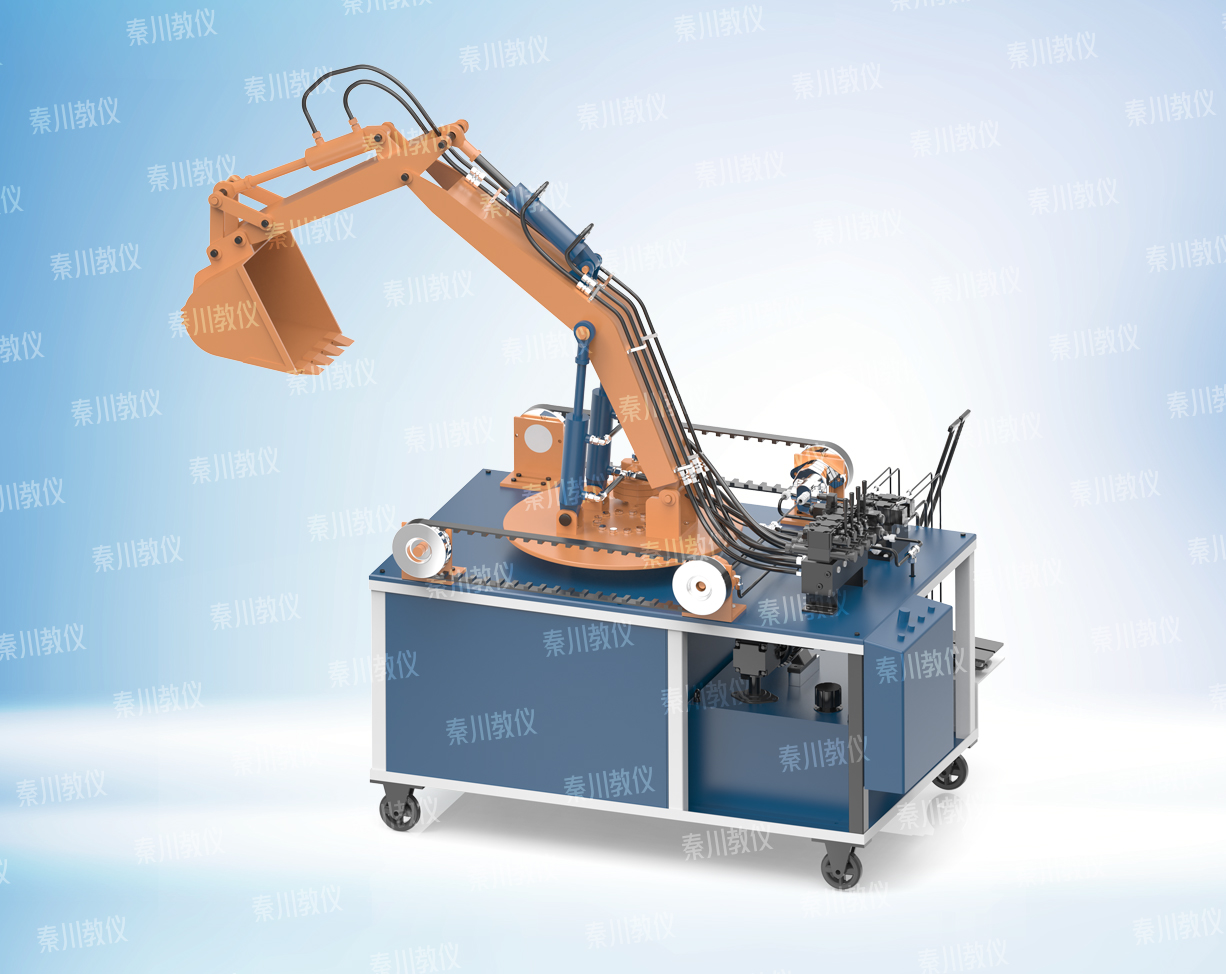

挖掘机演示台是以挖掘机的动臂、斗杆及挖斗三大动作及行走机构为演示对象的手动示教系统，主要是通过操控台上的手动控制阀实现挖掘机的动臂上升及下落、头杆前摆及后摆、挖掘上翻及下翻，以及挖掘机的前进、后退及拐弯的执行动作。

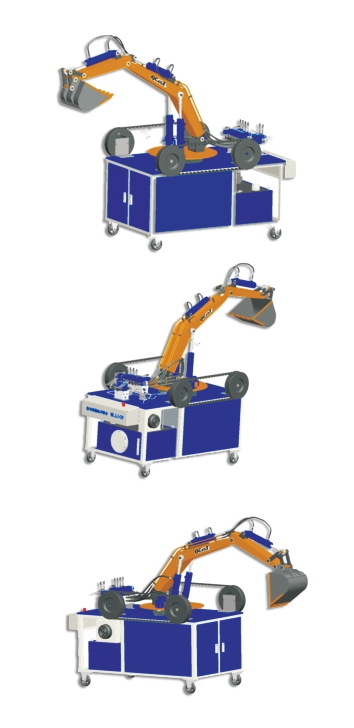

挖掘机可实现如下示教内容

（1）挖掘作业，铲斗和斗杆复合进行工作实验；

（2）回转作业，动臂提升同时平台回转；

（3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；

（4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。

工作环境

演示台可在如下工作环境中正常工作：

（1）输入电源：三相四线（三相五线）～380V±10% 50Hz

（2）工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）

（3）装置容量：≤5.0kVA

（4）安全保护：具有漏电压、漏电流保护，安全符合国家标准

液压站设计制造符合以下要求标准

◆GB/T3766-2001《液压系统通用技术条件》

◆GB/T7935-2005《液压元件通用技术条件》

◆JB/T6966-2007《重型机械液压系统通用技术条件》

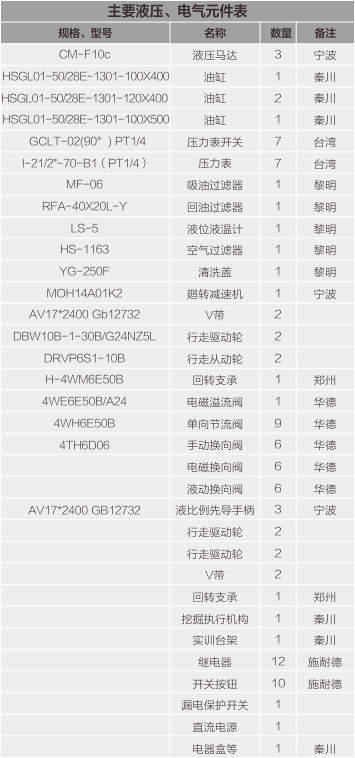

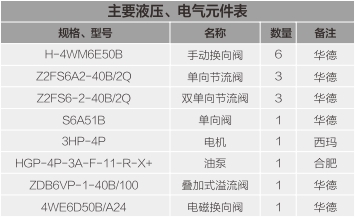

（1）挖斗及挖斗油缸各一个；

（2）动臂及动臂油缸各一个；

（3）斗杆及斗杆油缸各一个；

（4）摇杆、连杆机构一组；

（5）廻转支撑、廻转低速马达各一套；

（6）转台机构一套（同汽车起重机）；

（7）行走马达及行走驱动轮各两个，分布于台柜两侧；

（8）支撑脚轮四个，安装在柜子底部。

1、技术参数：

电源电压：380V/50Hz

油箱有效容积：60 L

系统最大流量：15L/min

系统额定压力：7MPa

电机功率：2.2KW

工作油液：20#液压油

台面最大外形尺寸：

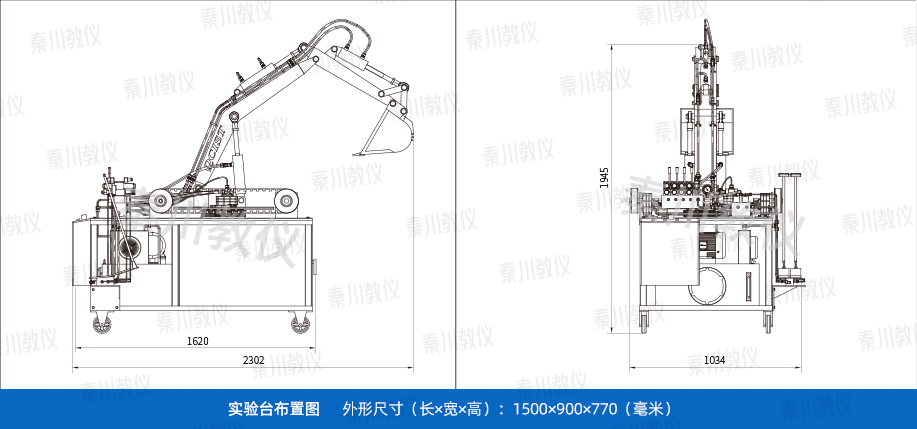

（L×W×H）：1500×1054×1770mm

油管通径：主油路￠9 、控制油路￠6

2、液压站仪表为公英制耐震压力表，采用不锈钢（06Cr17Ni12Mo2）耐腐蚀制作，统一安装在面板上；

3、模拟工程实际，是实物的缩小版；

4、迴转、行走机构的模拟设计、外置增加的脚踏阀及调节手柄，集趣味与实际与一体，立体感强；

5、配高承载脚轮，便于移动；

6、把集成的液压系统展开布置，简洁明了，方便教学。
