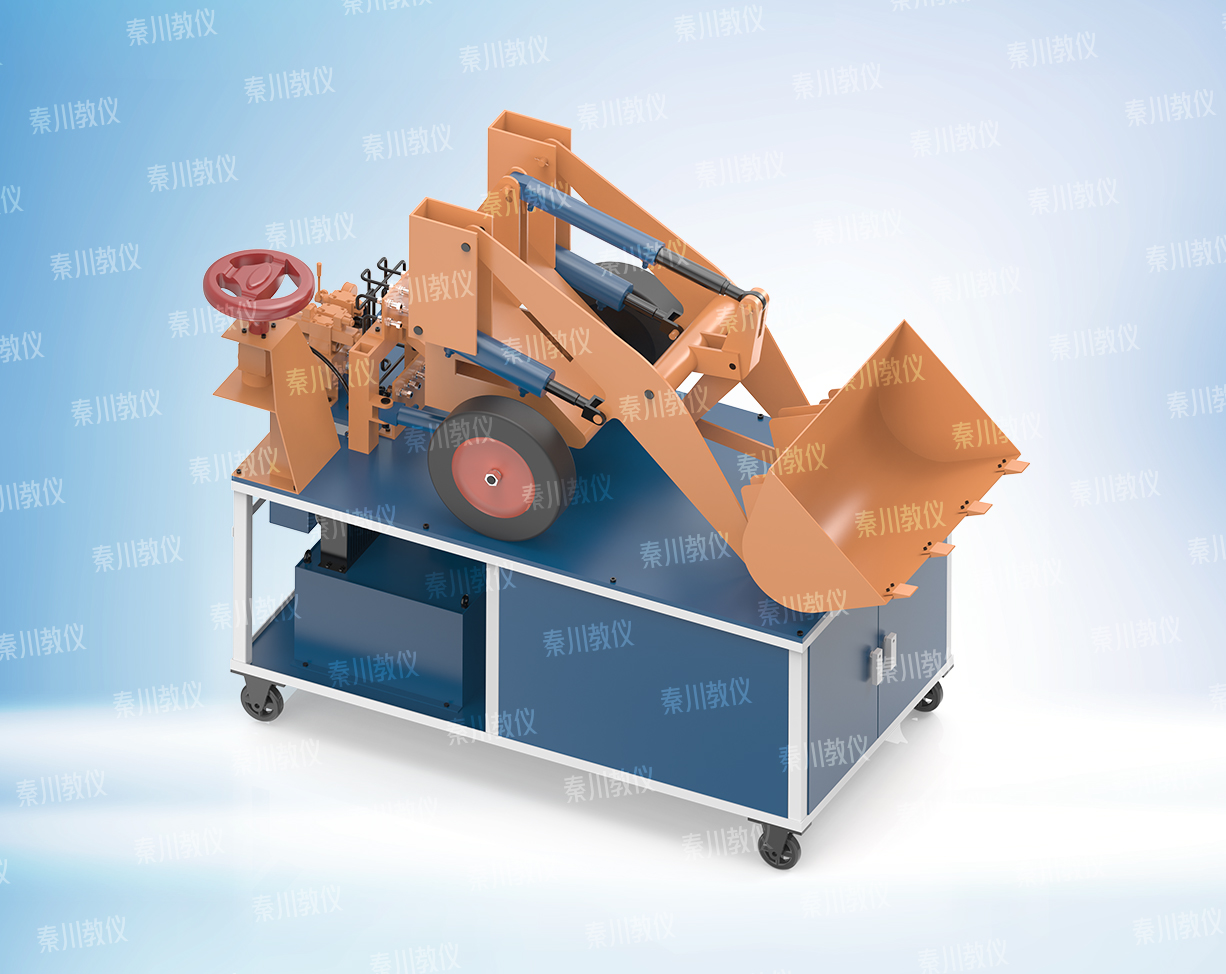

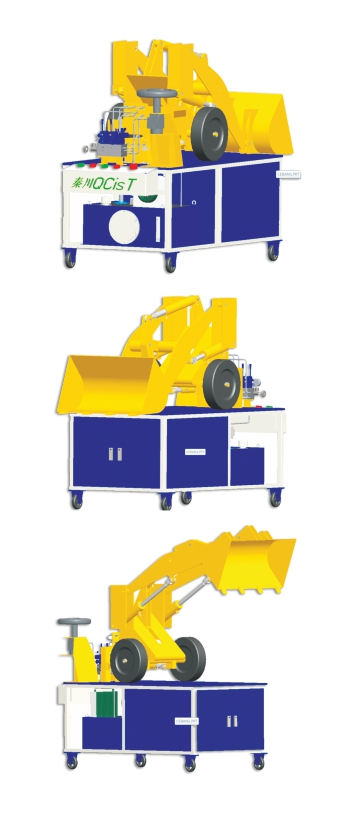

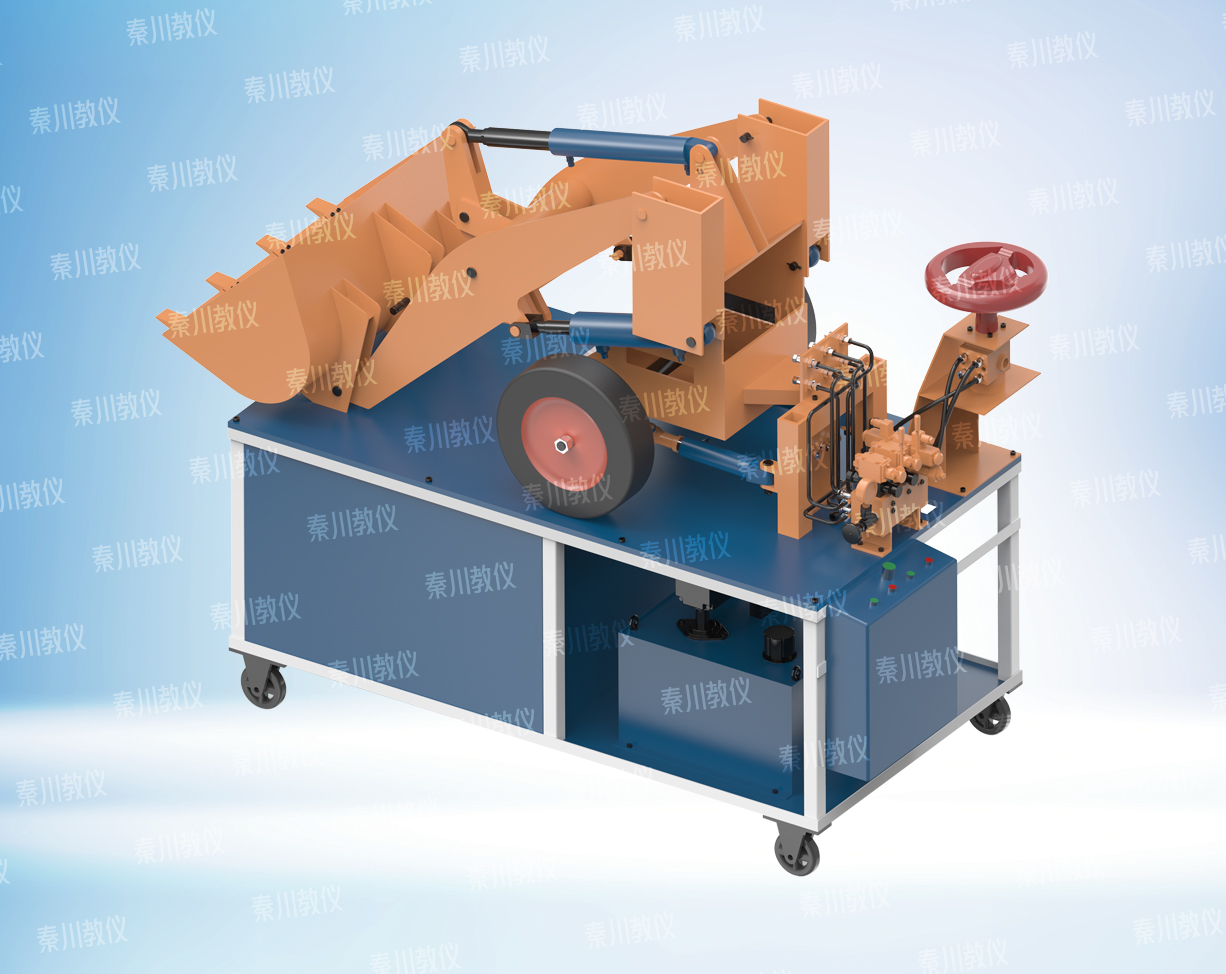

装载机演示实验台

此实验台是根据各大高校机电、工程机械、建筑机械、土木工程等专业教学要求而设计的，它适用于高等院校液压传动课程的教学实验之用，也可用于科研单位作为研发实验使用。

实验内容

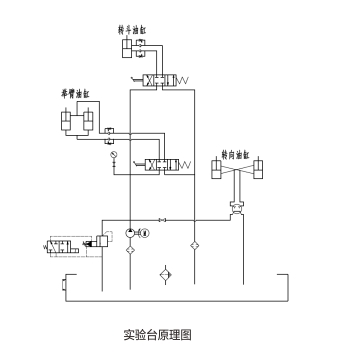

1、装载机演示台是以装载机的三大动作作为演示对象的手动示教系统，主要是通过操控台上的手动控制阀实现动臂机构的上升和下降，铲斗装置的上翻及下翻，以及通过方向盘带动转向器实现双油缸转向动作；

2、装载机可实现如下示教内容：

（1）装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；

（2）卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降；

（3）转向操作，双缸实现的左转及右转动作。

工作环境

演示台可在如下工作环境中正常工作：

输入电源：三相四线（三相五线）～380V±10% 50Hz

工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）

装置容量：≤5.0kVA

安全保护：具有漏电压、漏电流保护，安全符合国家标准

实验台动力源设计制造符合以下要求标准

◆GB/T7935-2005《液压元件通用技术条件》

◆JB/T6966-2007《重型机械液压系统通用技术条件》

装载机的机械部分包括

2、铲斗及铲斗油缸各1个；

3、连杆机构一套：连杆机构参照实际装载机，采用反转六杆工作机构。由转斗机构和动臂举升机构组成，具体包括转斗油缸，摇臂，连杆，铲斗，动臂，机架6部分；

4、转向机构一套（含方向盘，液压转向器，两油缸）：装载机的转向使用全液压转向器带动2个单作用液压缸实现转向，转动方向盘时，轮子也会随之转动，模拟转载机的转向部分；

5、系统设有吸油、回油滤油器，保证系统清洁。

技术规格及主要参数及特点

1、技术参数：

电源电压：380V/50Hz           油箱有效容积：80 L

系统最大流量：15 L/min        系统额定压力：7MPa

工作油液：20＃液压油            电机功率：2.2KW

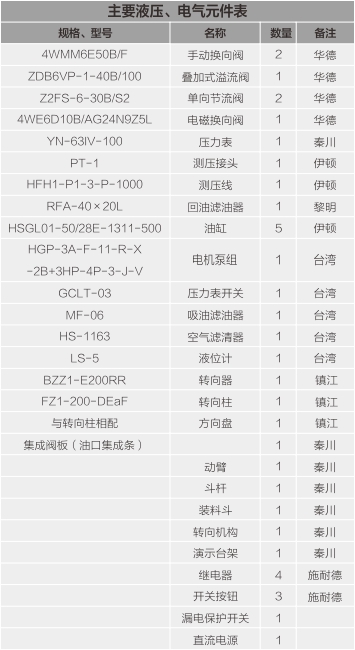

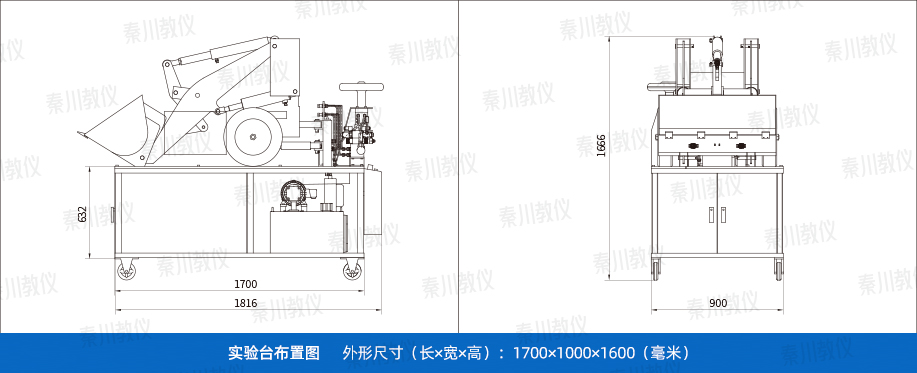

移动台最大外形尺寸

（长 X宽X高）：1700X1000X1600mm

油管通径：主油路￠9 、控制油路￠6

 2、特点

（1）模拟工程实际，是实物的缩小版；

（2）液压转向机构的模拟设计、集趣味与实际与一体，立体感强；

（3）把集成的液压系统展开布置，简洁明了，便于教学。
