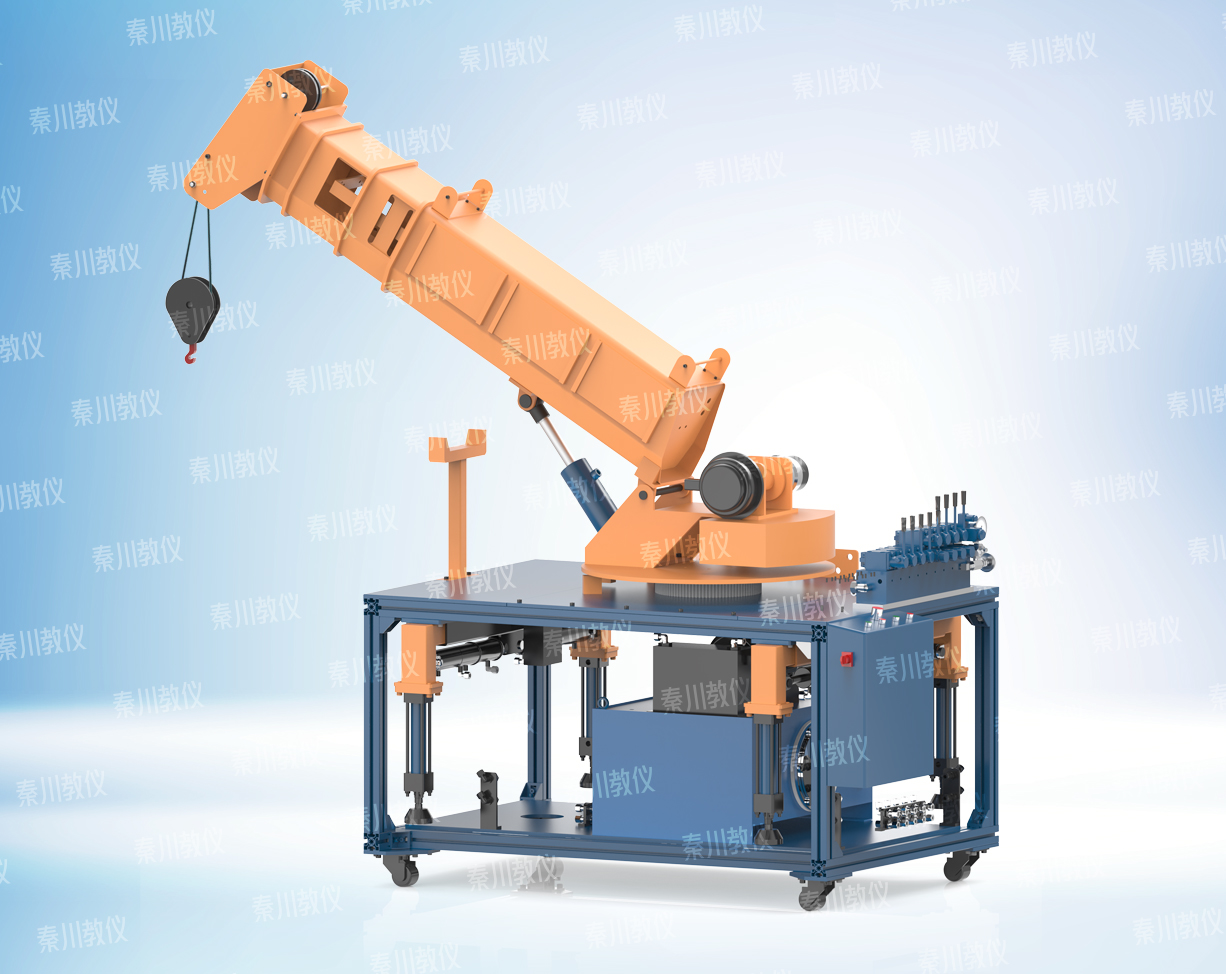

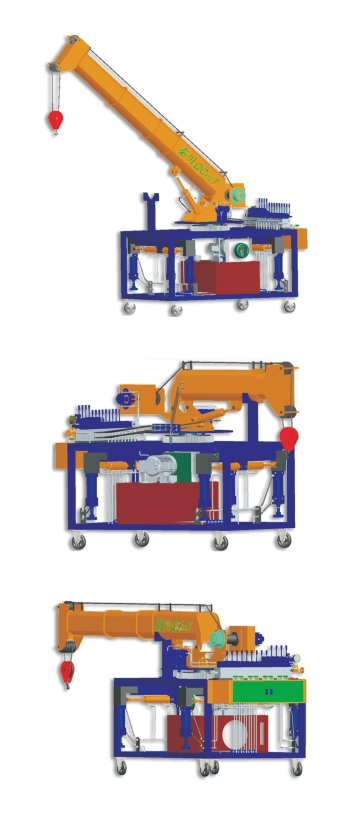

起重机演示实验台

此实验台是根据各大高校机电、工程机械、建筑机械、土木工程等专业教学要求而设计的，它适用于高等院校液压传动课程的教学实验之用，也可用于科研单位作为研发实验使用。

1、演示项目：

（1）装载机转向控制器、动臂及铲动控制的单步控制阀类元件认知；

（2）装载机的三大动作手动控制演示。

2、演示内容：

（1）装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；

（2）卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降；

（3）转向操作，双缸实现的左转及右转动作。

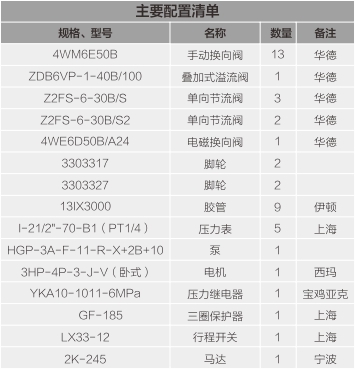

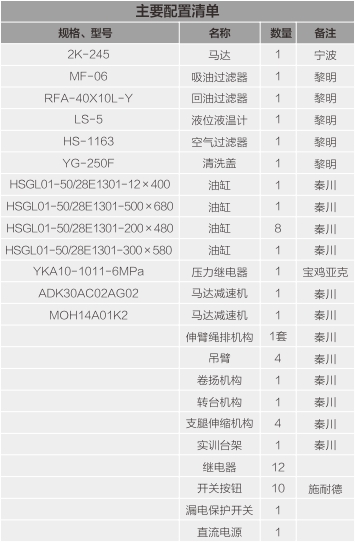

基本参数：

1、 水平支腿油缸：4个，缸径：50mm,

杆径：28mm, 行程200mm;

2.、竖直支腿油缸：4个，缸径：50mm,

杆径：28mm, 行程200mm;

3、辅助支腿油缸：1个，缸径：50mm,

杆径：28mm, 行程300mm;

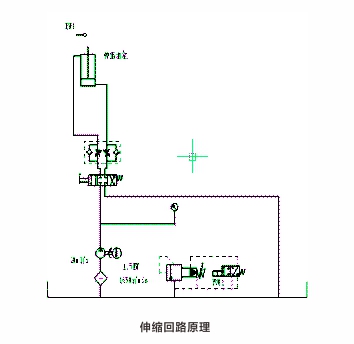

4、伸缩油缸:1个，缸径：50mm,

杆径：28mm, 行程500mm;

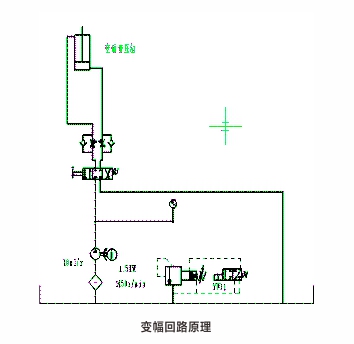

5、变幅油缸:1个，缸径：50mm,

杆径：28mm, 行程200mm;

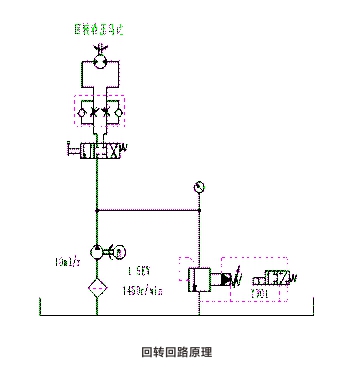

6、回转马达：1个，ADK30AC02AG02

排量：490cm3/r，最高转速：75RPM，

扭矩975N.m，压力：14MPa；

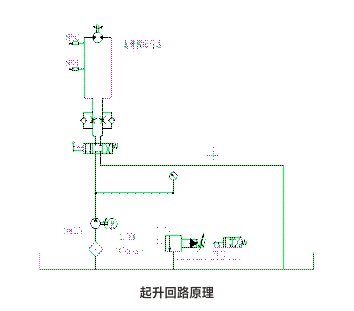

7. 卷扬马达：1个，MOH14A01K2

排量：231cm3/r，最高转速：243RPM，

扭矩302Nm，压力：10MPa；

8．油泵电机组：HGP-4P-3A-F-11-R-X+3HP-4P-3-J-V（卧式），

齿轮泵：排量11ml/r，额定压力：21MPa，电机2.2KW，转速1450r/min;

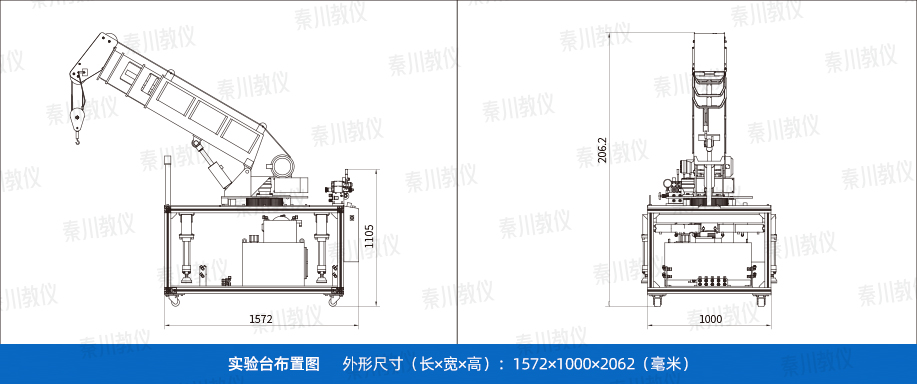

外形尺寸：

1. 起重机支架的尺寸:长×宽×高（含脚轮）

1300×900×780mm;

2. 含执行机构总体尺寸：长×宽×高（含脚轮，伸缩臂处于原始位置）1500X900X1350mm;

3. 伸缩臂全部伸出，变幅达到最大：离地面高度2500mm;

4. 伸缩臂各节的长度：第一节×第二节×第三节×基本臂：300X250X250X760mm;

5. 液压油箱的尺寸：长×宽×高：700×500×280mm;

有效容积：80L;

主要技术参数及特点：

1. 系统流量：13L/min，系统压力：7MPa；

2. 水平油缸、竖直油缸和辅助油缸的伸出速度：110mm/s，收缩速度160mm/s;

3. 伸缩油缸的伸出速度：85mm/s,收缩速度120mm/s;
